Halkaisija | Paksuus | Reikä | Säde | Hammasluku HSS M2 | Hammasluku koboltti 5 % |
50 | 2 | 16 | 1 | 14 | 16 |
50 | 2,5 | 16 | 1,25 | 14 | 16 |
50 | 3 | 16 | 1,5 | 14 | 16 |
50 | 3,2 | 16 | 1,6 | 14 | |
50 | 4 | 22 | 2 | 14 | 16 |
63 | 5 | 22 | 2,5 | 12 | 12 |
63 | 6 | 22 | 3 | 12 | 12 |
63 | 6,3 | 22 | 3,15 | 12 | |
63 | 7 | 22 | 3,5 | 12 | 12 |
63 | 8 | 22 | 4 | 12 | 12 |
63 | 9 | 22 | 4,5 | 12 | 12 |
63 | 10 | 27 | 5 | 12 | 12 |
80 | 11 | 27 | 5,5 | 12 | 12 |
80 | 12 | 27 | 6 | 12 | 12 |
80 | 12,6 | 27 | 6,3 | 12 | |
80 | 13 | 27 | 6,5 | 12 | |
80 | 14 | 27 | 7 | 12 | |
80 | 15 | 27 | 7,5 | 12 | |
80 | 16 | 27 | 8 | 12 | 12 |
100 | 17 | 32 | 8,5 | 12 | |
100 | 18 | 32 | 9 | 12 | |
100 | 19 | 32 | 9,5 | 12 | |
100 | 20 | 32 | 10 | 12 | 12 |
100 | 22 | 32 | 11 | 12 | |
100 | 24 | 32 | 12 | 12 | 12 |
100 | 25 | 32 | 12,5 | 12 | |
125 | 28 | 40 | 14 | 12 | |
125 | 32 | 32 | 15 | 12 | |
125 | 32 | 32 | 16 | 12 | |
125 | 36 | 40 | 18 | 12 | |
125 | 40 | 32 | 20 | 12 | |
160 | 50 | 40 | 25 | 12 |

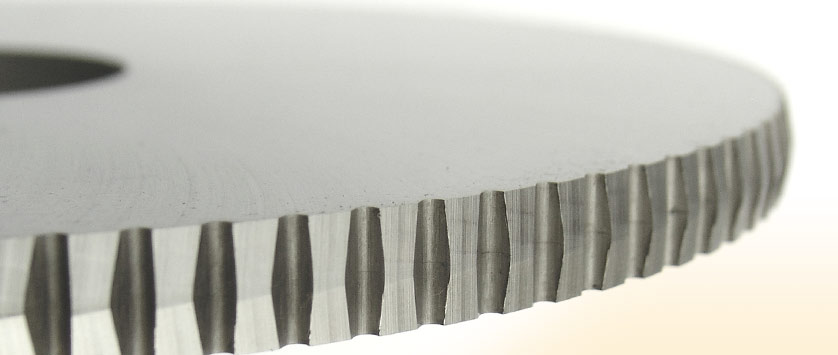

HSS tai VHM koverot ja kuperat sädejyrsimet puoli- ja neljännesympyrän muotoisten urien tekemiseen.
Nämä ovat tilauksesta valmistettavia työkaluja, joiden halkaisija voi olla 15 - 200 mm. Tilauksen yhteydessä voi asiakas itse määrittää seuraavat parametrit:
HSS tai VHM työkalut puoliympyrän muotoisten urien tekemiseen. Nämä työkalut valmistetaan yleensä tilauksesta, on kuitenkin olemassa usemmin toistuvia tyyppejä. Alempana on osittainen katsaus. Jyrsimen minimihalkaisija on 30 mm, maksimihalkaisija 210 mm. Työkalun paksuus 0,5 – 20 mm. Akselin reikä voidaan varustaa vääntiöuralla. Työkalut voidaan varustaa PVD-pinnoitteella, esim. TIN, TIALN.
Mitat | Pinhole | Hampaat numero | Säde |
40 x 3,0 mm | 15 mm | 46 | R 1,5 |
50 x 3,0 mm | 25 mm | 48 | R 1,5 |
50 x 4,0 mm | 13 mm | 48 | R 2,0 |
60 x 3,0 mm | 16 mm | 50 | R 1,5 |
60 x 4,0 mm | 16 mm | 50 | R 2,0 |
63 x 4,0 mm | 16 mm | 30 | R 2,0 |
63 x 5,0 mm | 16 mm | 30 | R 2,5 |
Halkaisija | Paksuus | Reikä | Säde | Hammasluku HSS M2 | Hammasluku koboltti 5 % |
50 | 6 | 16 | 1 | 14 | |
50 | 6 | 16 | 1,25 | 14 | |
50 | 8 | 16 | 1,6 | 14 | |
50 | 9 | 16 | 2 | 14 | |
63 | 10 | 22 | 2,5 | 12 | 14 |
63 | 12 | 22 | 3 | 12 | |
63 | 12 | 22 | 3,15 | 12 | |
63 | 16 | 22 | 3,5 | 12 | |
63 | 16 | 22 | 4 | 12 | |
63 | 18 | 22 | 4,5 | 12 | |
63 | 20 | 22 | 5 | 12 | 10 |
80 | 24 | 27 | 6 | 12 | 10 |
80 | 24 | 27 | 6,3 | 12 | |
80 | 24 | 27 | 7 | 12 | |
80 | 32 | 27 | 8 | 12 | 10 |
100 | 32 | 32 | 9 | 12 | |
100 | 36 | 32 | 10 | 12 | 10 |
100 | 40 | 32 | 12 | 12 | 10 |
100 | 40 | 32 | 12,5 | 12 | |
125 | 50 | 32 | 16 | 10 | |
125 | 60 | 32 | 20 | 10 |
HSS tai VHM koverot ja kuperat sädejyrsimet puoli- ja neljännesympyrän muotoisten urien tekemiseen.
Nämä ovat tilauksesta valmistettavia työkaluja, joiden halkaisija voi olla 15 - 200 mm. Tilauksen yhteydessä voi asiakas itse määrittää seuraavat parametrit:
HSS tai VHM koverot ja kuperat sädejyrsimet puoli- ja neljännesympyrän muotoisten urien tekemiseen. Nämä ovat tilauksesta valmistettavia työkaluja, joiden halkaisija voi olla 15 - 200 mm. Tilauksen yhteydessä voi asiakas itse määrittää seuraavat parametrit:
Mitat | Pinhole | Hampaat numero | Säde |
40 x 3,0 mm | 15 mm | 46 | R 1,5 |
50 x 3,0 mm | 25 mm | 48 | R 1,5 |
50 x 4,0 mm | 13 mm | 48 | R 2,0 |
60 x 3,0 mm | 16 mm | 50 | R 1,5 |
60 x 4,0 mm | 16 mm | 50 | R 2,0 |
63 x 4,0 mm | 16 mm | 30 | R 2,0 |
63 x 5,0 mm | 16 mm | 30 | R 2,5 |
Material:
High-speed steel HSS Standard
CSN:
222234, ~DIN 6513, ~ ISO 3860
HSS tai VHM koverot ja kuperat sädejyrsimet puoli- ja neljännesympyrän muotoisten urien tekemiseen.
Nämä ovat tilauksesta valmistettavia työkaluja, joiden halkaisija voi olla 15 - 200 mm. Tilauksen yhteydessä voi asiakas itse määrittää seuraavat parametrit:
HSS tai VHM koverot ja kuperat sädejyrsimet puoli- ja neljännesympyrän muotoisten urien tekemiseen.
Nämä ovat tilauksesta valmistettavia työkaluja, joiden halkaisija voi olla 15 - 200 mm. Tilauksen yhteydessä voi asiakas itse määrittää seuraavat parametrit:
Hyvä asiakas, sinulla on mahdollisuus tehdä alustava pyyntö tästä tuotteesta. Kyselykorissa voit määrittää tuotevaatimuksesi taulukon mukaisesti tai voit kirjoittaa kysymyksiä myyntiedustajalle. Myyntiedustaja ottaa sinuun yhteyttä mahdollisimman pian.
