Putkien rakosahanteriä käytetään monikaraisissa jyrsinkoneissa, joilla valmistetaan raollisia suojaputkia öljynporausteollisuudelle. Terät on suunniteltu tuottamaan joko suoria tai trapetsinmuotoisia rakoja. Terien suosituimmat ulkohalkaisijat ovat 3”; 3¼”; 3½”; 4”. Keskireikä on yleensä 1” ilman kiilauraa. Terien leveys (rakojen leveys) määräytyy asiakkaan ohjeiden mukaan.
Erittäin hiekkaisissa kaivoissa (öljy, vesi tai kaasu) on hyvä käyttää seulaa, jonka rakojen leveydet ovat pienemmät tai yhtä suuret kuin hiekan hiukkaskoko. Tällä estetään hiekan liike kokonaan.
δ ≤ 3/2D50
Huomautus: δ - seulan raon leveys D50 - Hiekan mediaanihalkaisijat ensimmäisestä hiekkapesusta ennen louhintaa hiekkaerotuksella
Seulan rakojen leveys on laskettava hiekan hiukkaskoon mukaan, kun hiekkaerotuksessa käytetään seulaa ilman soraa.
δ = 2D10
Huomautus: δ - seulan raon leveys
D10 - raon leveys, 90 % hiekasta menee seulan läpi. Kuva: Hiekan pääsy estyy tehokkaasti, kun seulan läpi päässeestä hiekasta on muodostunut silta. Sillan muotoon vaikuttaa hiekkahiukkasten määrä. Parin hiukkasen halkaisijan yhteenlasketun arvon on oltava suurempi tai yhtä suuri kuin raon leveys ja hiekan poistumisliikekuvio. Yleensä tällaista seulaa käytetään kaivoissa, joissa on jonkin verran hiekkaa, karkeita hiekkahiukkasia, pieni erottelukerroin ja harvoin huoltotöitä vaakasuorissa osissa.
Hidastaa virtauksen aiheuttamaa eroosion etenemistä, parantaa itsepuhdistumista, säilyttää rako-onkalon avoinna ja parantaa talteenottotehoa.
Raon leveyden ja pituuden valintaperiaate hiekanerotteluun:
Ottaa huomioon raakaöljyn tihkumisvirtauksen, virtausvastuksen ja eliniän, eri rakojen yhdistelmä. Tämä rako on suunniteltu erityisesti monimutkaisille altaille, joissa on erilaisia paineita. Yhdistelmärakojen valmistustekniikka on kuitenkin monimutkaista ja vaikeaa.
Koska lähtökohtana on varmistaa seulan tehokkuus, rakojen täytyy varmistaa riittävä virtausalue. Rakosisäputken tehollinen avoin alue on nestemäisen tuotteen säiliön herkkyyden päivittäinen arvo/raja-arvo. Yleensä avoin alue on 2–6 %.
α = δ Hn/Fs
Huomautus: α - Avoin alue, arvo on rakoalueen osuus prosentteina (%) sisäputken kokonaispinta-alasta, δ - raon leveys, mm H - raon pituus, mm Fs - rakosisäputken ulkopinta-ala/m, mm2/m n - rakojen määrä/m, putki/m
Määritetään rakojen määrä, aksiaalinen etäisyys, tyyppi ja suunta. Oikea rakojen jakautuminen tuotantokapasiteetin perusteella maksimoi rakosisäputken vahvuuden ja vakauden sekä rakosisäputken taloudelliset hyödyt.

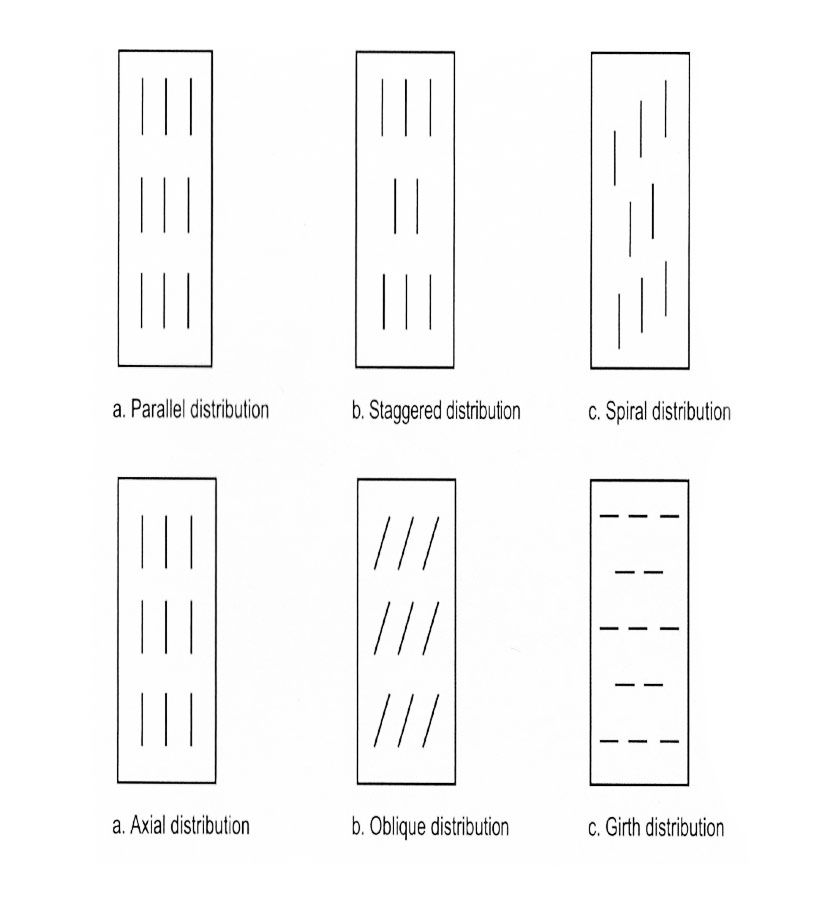

Yleinen rakojen jakautuma:
